PULS
Sisääntulo |
|
---|---|
Syöttöjännite DC | 24 V |
Min. syöttöjännite DC | 18 V DC |
Max. syöttöjännite DC | 32,4 V DC |
Tulokapasitanssi | 3000 µF |
Syöksyvirta | Typ. 1,2 A @ 24 V DC |
Max. syöttö ripple | 5 V pp |
Ensiösulake | Ilman etusulaketta max. 50 A -järjestelmässä. Katso datasivu. |
Virrankulutus | Typ. 5,5 A @ 24 V DC |
Syöttövirran tyyppi | DC-DC |
Käynnistysviive | 650 ms |
Ulostulo |
|
Ulostulojännite | 24 V DC |
Min. ulostulojännite | 24 V DC |
Max. ulostulojännite | 28 V DC |
Ulostulovirta | 5 A |
Teho | 120 W |
Tehoreservi | +20% jatkuvasti alle +45°C |
Tehonlasku +60 °C...+70 °C | 3 W/°C |
Max. Ripple | 50 mV pp |
Syöttöjänniteregulointi | <25 mV (18-32,4 V DC) |
Kuormaregulointi | <100 mV (0-5 A) |
*Invisible Heading* |
|
---|---|
Min. lämpötila ilman tehonlaskua | -25 °C |
Max. lämpötila ilman tehonlaskua | 60 °C |
Hyötysuhde/elinikä/MTBF |
|
Hyötysuhde | 90,3 % |
Elinikä | 65000 h @ 24 V DC, 5 A, 40 °C |
MTBF (IEC 61709) | 1178000 @ 24 V DC, 5 A, 40 °C |
Mitat |
|

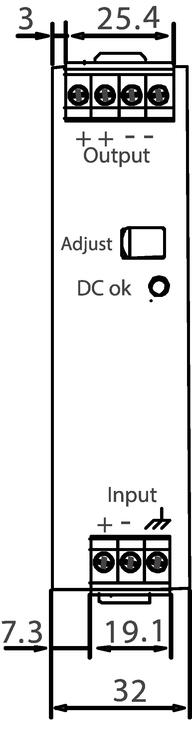

Leveys | 32 mm |
Korkeus | 124 mm |

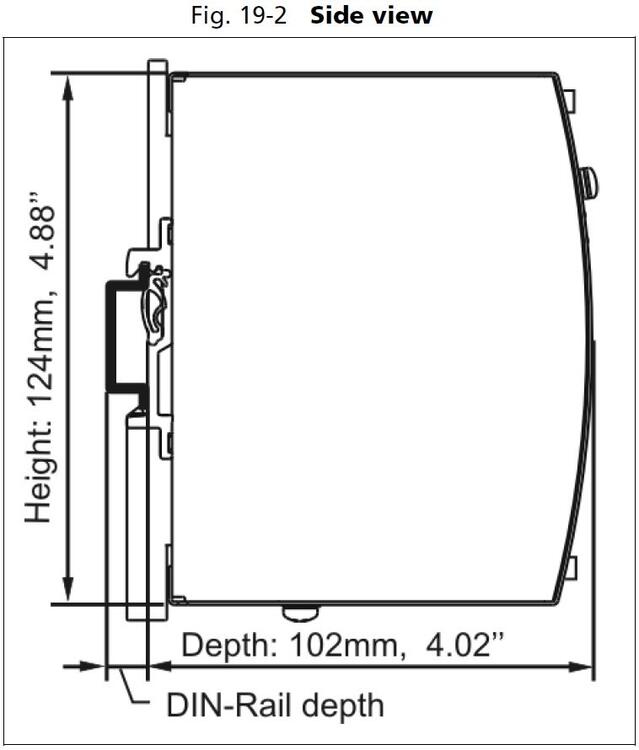

Syvyys | 102 mm |
Paino | 0,425 kg |
Liittimet |
|
Liittimet | Ruuviasennus |
Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
Muuta |
|
Sarja | Dimension C |
Standardit | Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62477-1, IEC60364-4-41 |
Hyväksynnät | ABS, ATEX, CB, CE, CSA, GL, IECEx, UL |
Kotelon materiaali | Alumiini |
Rinnankytkentä | Kyllä, katso datasivu. |
Sarjakytkentä | Kyllä, katso datasivu. |
Hold-up time | Typ. 6 ms @ 24 V DC |
IP-luokka | IP20 |

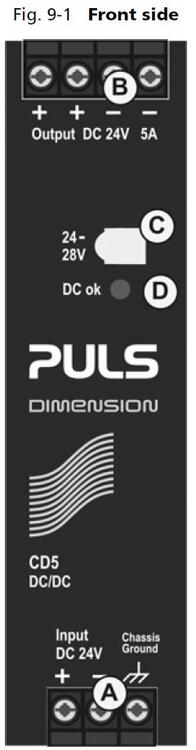

A: Syöttöjännite
B: Ulostulojännite
C: Ulostulojännitteen säätöpotentiometri 24-28 V DC
D: DC-OK LED. Palaa vihreänä, lähtöjännite >21 V DC
Hyvän jäähdytyksen varmistamiseksi on suositeltavaa jättää asennuksessa tyhjää tilaa 40 mm yläpuolella ja 20 mm alapuolelle. Sivuille tulisi jättää tyhjää tilaa 5 mm, jos DC/DC-muunninta kuormitetaan yli 50 % jatkuvasti. Jos DC/DC-muuntimen vieressä on esim. teholähde, tulisi sivuille jätettävää tilaa kasvattaa 15 mm:iin.
Pulsin DC/DC-muuntimissa on korkea hyötysuhde, kompakti koko sekä asennus DIN-kiskolle.Syöttöjännite voi tulla esimerkiksi teholähteeltä, akustolta tai aurinkopaneelista. Tulo ja lähtö ovat galvaanisesti erotettu. Tyypillisiä sovelluksia ovat esimerkiksi pitkien kaapeli vetojen päässä jännitetason ylläpito, DC-jännitteen muuntaminen toisen tai kuormien erotus.
DC/DC-muuntimet on varustettu soft-start toiminnolla eli kun DC/DC-muunnin on kytketty päälle lähtövirta nousee hitaasti nimellisarvoonsa. Tämä menetelmä lataa lähtökondensaattorit hitaasti ja näin vältetään suuret syöksyvirrat käynnistyksen aikana. DC/DC-muuntimissa on myös 20% tehoreservi (ei CD5.241-L1 mallissa).
|
|
|
|
|
||
---|---|---|---|---|---|---|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
