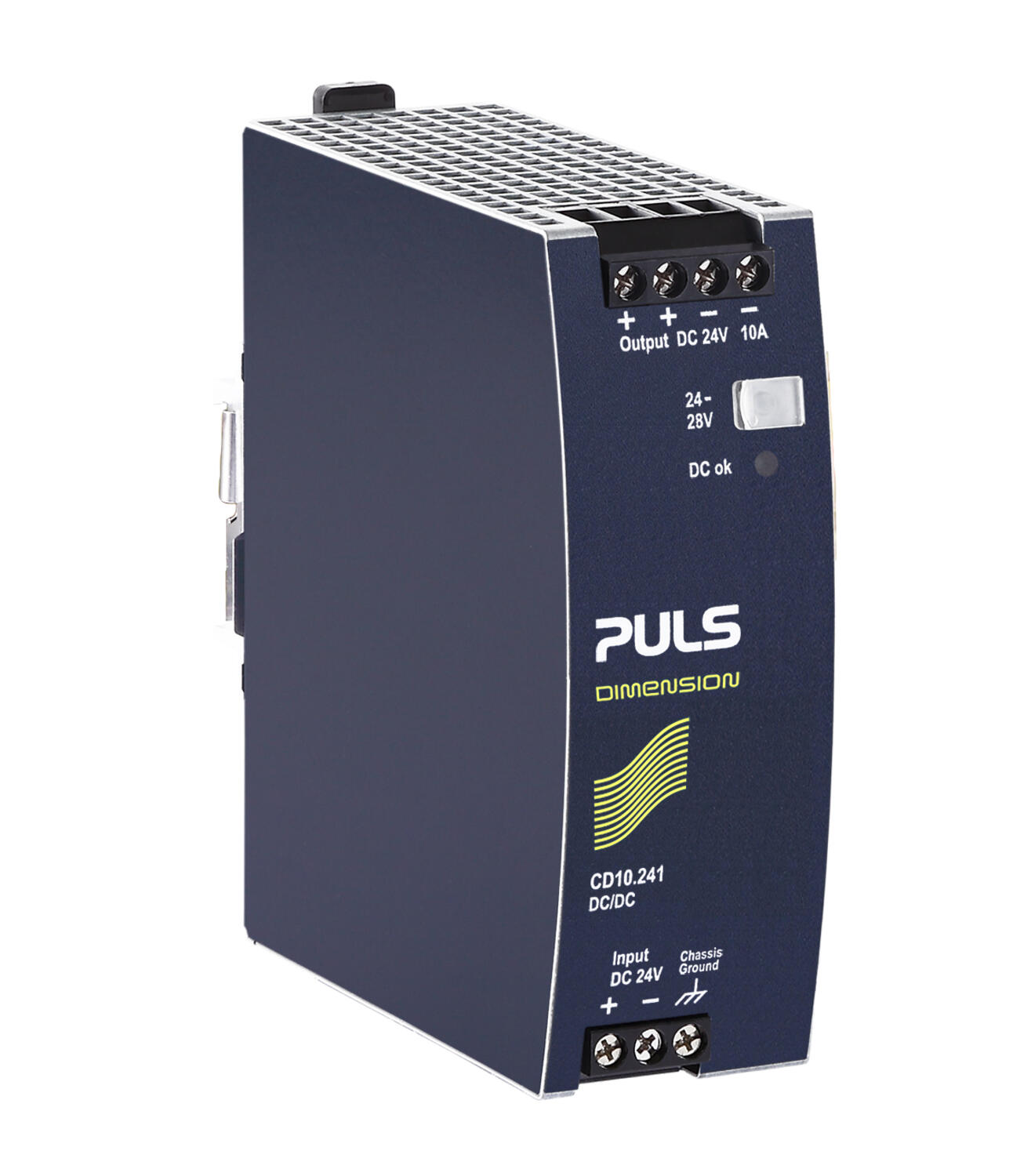

Dimension DC/DC-muunnin 24/24 V DC 10 A
24/24 V DC, 10 A
Pulsin DC/DC-muuntimissa on korkea hyötysuhde, kompakti koko sekä asennus DIN-kiskolle.Syöttöjännite voi tulla esimerkiksi teholähteeltä, akustolta tai aurinkopaneelista. Tulo ja lähtö ovat galvaanisesti erotettu. Tyypillisiä sovelluksia ovat esimerkiksi pitkien kaapeli vetojen päässä jännitetason ylläpito, DC-jännitteen muuntaminen toisen tai kuormien erotus.
DC/DC-muuntimet on varustettu soft-start toiminnolla eli kun DC/DC-muunnin on kytketty päälle lähtövirta nousee hitaasti nimellisarvoonsa. Tämä menetelmä lataa lähtökondensaattorit hitaasti ja näin vältetään suuret syöksyvirrat käynnistyksen aikana. DC/DC-muuntimissa on myös 20% tehoreservi.
- Leveys 42 mm
- Hyötysuhde 94,2%
- 20% tehoreservi
- Galvaanisesti erotettu tulo/lähtö
Valitse tuote
DC/DC-Muunnin 24/24 V DC, 10 A
Art:
Valitse tuote
Tekniset tiedot
Sisääntulo |
|
|---|---|
| Max. syöttö ripple | 5 V pp |
| Syöttövirran tyyppi | DC-DC |
| Käynnistysviive | 200 ms |
| Syöksyvirta | Typ. 6 A @ 24 V DC |
| Max. syöttöjännite DC | 35 V DC |
| Syöttöjännite DC | 24 V |
| Virrankulutus | Typ. 10,5 A @ 24 V DC |
| Ensiösulake | Ilman etusulaketta max. 50 A -järjestelmässä. Katso datasivu. |
| Tulokapasitanssi | 4300 µF |
| Min. syöttöjännite DC | 18 V DC |

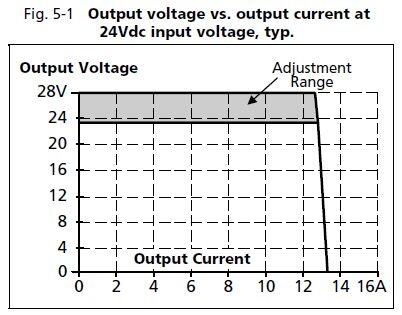

Ulostulo |
|
| Max. Ripple | 50 mV pp |
| Min. ulostulojännite | 24 V DC |
| Syöttöjänniteregulointi | <25 mV (18-35 V DC) |

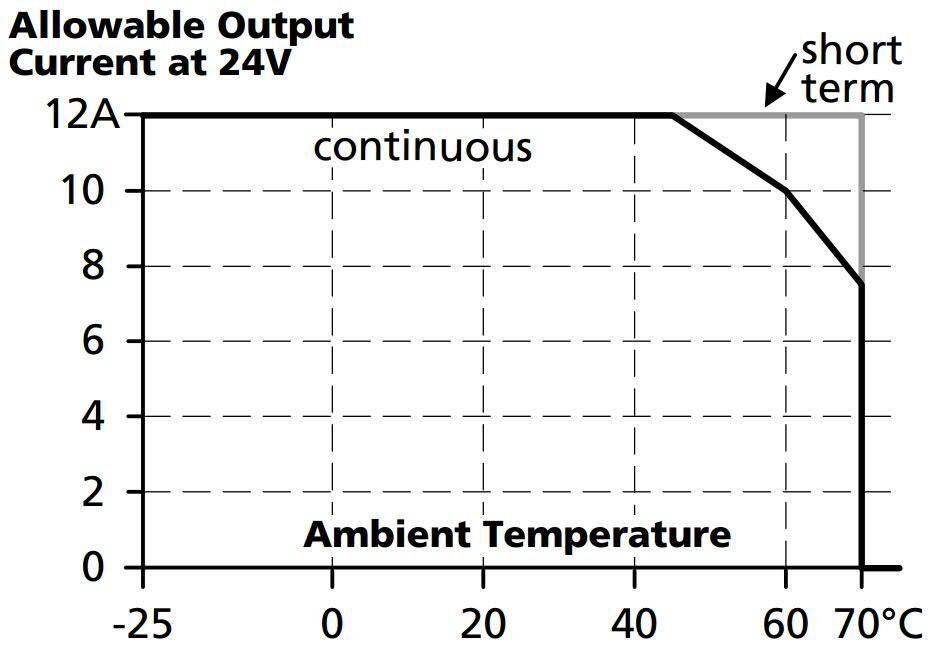

| Tehonlasku +60 °C...+70 °C | 6 W/°C |
| Tehoreservi | +20% jatkuvasti alle +45°C |
| Min. lämpötila ilman tehonlaskua | -25 °C |
| Ulostulojännite | 24 V DC |
| Kuormaregulointi | <100 mV (0-10 A) |
| Max. ulostulojännite | 28 V DC |
| Teho | 240 W |
*Invisible Heading* |
|
|---|---|
| Ulostulovirta | 10 A |
| Max. lämpötila ilman tehonlaskua | 60 °C |
Hyötysuhde/elinikä/MTBF |
|
| Elinikä | 103000 h @ 24 V DC, 10 A, 40 °C |

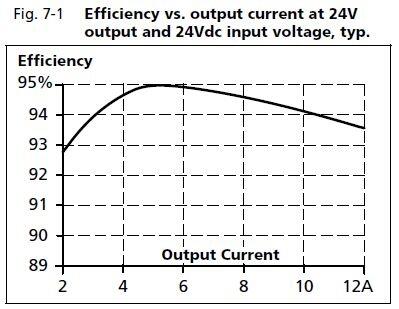

| Hyötysuhde | 94,2 % |
| MTBF (IEC 61709) | 731000 h @ 24 V DC, 10 A, 40 °C |
Mitat |
|
| Paino | 0,5 kg |
| Syvyys | 117 mm |
| Leveys | 42 mm |
| Korkeus | 124 mm |
Liittimet |
|
| Liitäntä | Monisäikeinen max. 4 mm², yksisäikeinen max. 6 mm² |
| Liittimet | Ruuvi |
Muuta |
|
| Sarjakytkentä | Kyllä, katso datasivu. |
| IP-luokka | IP20 |
| Rinnankytkentä | Kyllä, katso datasivu. |
| Sarja | Dimension C |
| Hold-up time | Typ. 4 ms @ 24 V DC |
| Standardit | Selv: EN60950-1, Pelv: EN60204-1, EN50178, IEC62477-1, IEC60364-4-41 |
| Hyväksynnät | CE, UL |
| Kotelon materiaali | Alumiini |

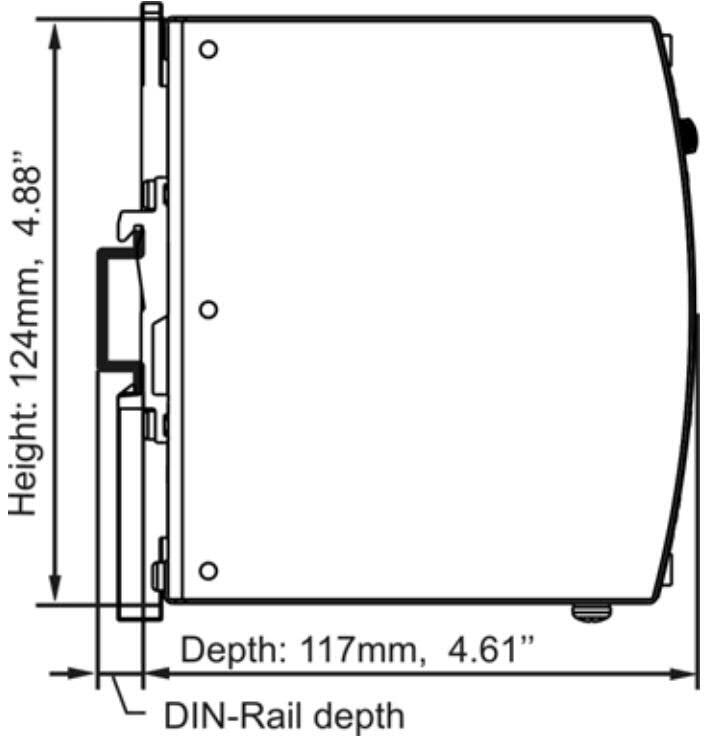

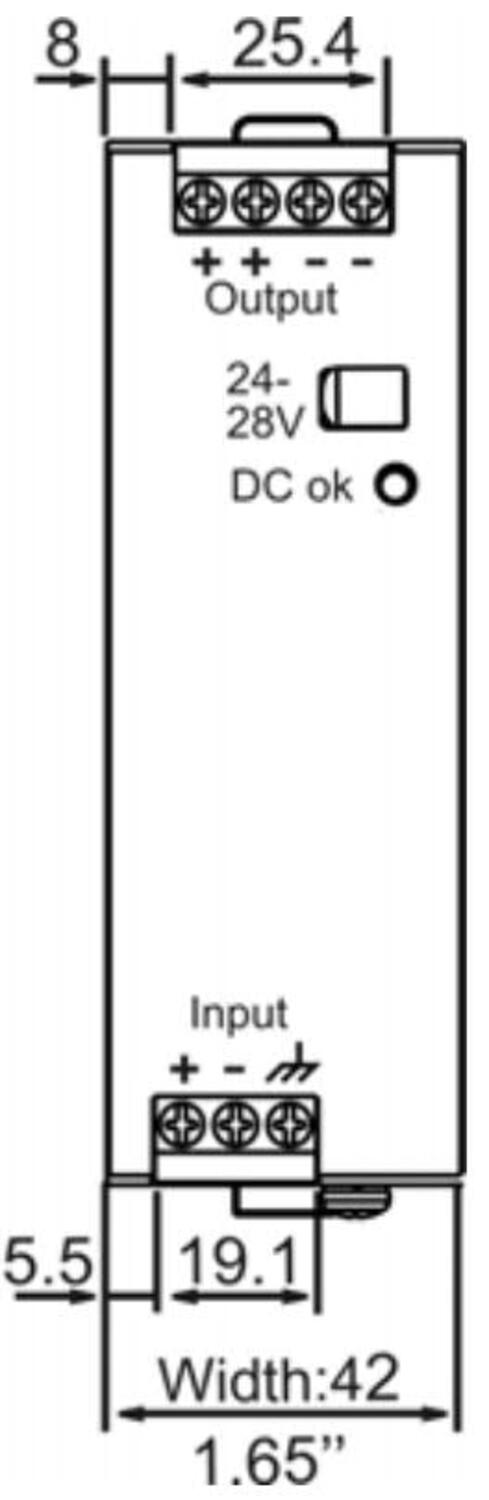

Mitat ja kytkennät
Tuotekuvaus
Pulsin DC/DC-muuntimissa on korkea hyötysuhde, kompakti koko sekä asennus DIN-kiskolle.Syöttöjännite voi tulla esimerkiksi teholähteeltä, akustolta tai aurinkopaneelista. Tulo ja lähtö ovat galvaanisesti erotettu. Tyypillisiä sovelluksia ovat esimerkiksi pitkien kaapeli vetojen päässä jännitetason ylläpito, DC-jännitteen muuntaminen toisen tai kuormien erotus.
DC/DC-muuntimet on varustettu soft-start toiminnolla eli kun DC/DC-muunnin on kytketty päälle lähtövirta nousee hitaasti nimellisarvoonsa. Tämä menetelmä lataa lähtökondensaattorit hitaasti ja näin vältetään suuret syöksyvirrat käynnistyksen aikana. DC/DC-muuntimissa on myös 20% tehoreservi.
